DMC型脉冲袋式仓顶除尘器
概 述
DMC 型脉冲袋式仓顶除尘器是利用布袋过滤原理将气灰分离，向外排除乏气，使容器内保持常压的装置。它适宜布置在各种粉料贮存库的顶部，特别适合用于气力输送工艺中的受料仓顶部。
DMC 型袋式仓顶除尘器，采用脉冲反吹气源进行清理附着在布袋壁的粉尘。它比一般电磁振打、电机振打清灰具有更高的可靠性。
主要技术参数与选型说明
一、主要技术参数
DMC 型脉冲袋式仓顶除尘器主要技术参数见表 1 。
表 1 【主要技术参数表】
技术参数型号 | DMC-24 | DMC-36 | DMC-48 | DMC-60 | DMC -72 | DMC-84 | DMC-96 | DMC-120 |
过滤面积（ m 2 ） | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 |
滤袋数量 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 |
滤袋规格 | Φ120 × 2000mm | |||||||
工作温度（ ℃ ） | <120 0 （涤纶） | |||||||
设备压力（ Pa ） | 1200~1500 | |||||||
入口含尘浓度 | <15（g/m 3 ） | |||||||
过滤风效率 m/min | 0.8~2.0 | |||||||
净化效率（ % ） | 99.5~99.9 | |||||||
处理风量 m 3 /h | 864~2160 | 1300~3250 | 1728~4320 | 2160~5400 | 2580~6450 | 3020~7550 | 3460~8650 | 4320~1800 |
脉冲电磁阀（个） | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
脉冲宽度（ S ） | 0.1 ~0.2 （可调） | |||||||
脉冲周期（ S ） | 60 ~120 （可调） | |||||||
清灰气源压力（ MPa ） | 0.4 ~0.6 | |||||||
清灰耗气量（ m 3 /min ） | 0.1 ~0.3 | 0.1 ~0.5 | 0.2 ~0.7 | 0.2 ~0.8 | 0.25 ~1 | 0.3 ~1.2 | 0.3 ~1.3 | 0.4 ~1.7 |
加配风机功率（ KW ） | 1.5 | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 | 7.5 | 11.0 |
设备总量（ kg ） | 980 | 1470 | 1960 | 2450 | 2940 | 3430 | 3800 | 4900 |
二、选型说明
· 选择除尘器型号，首先应满足除尘器最大处理风量能力，并根据粉仓的大小、进入粉仓瞬间最大气量进行一定修正。
· 在某些特殊用途工况或受料仓容积小的情况，一般应考虑在除尘器出口另加配引风机强制排气。
· 与此同时应注意入口粉尘浓度，透过滤袋的气流速度（即过滤风速）与气体含尘浓度成反比，因此，在确定过滤面积时，还应考虑袋的聚尘能力（即两次清灰期间滤袋单位面积上最大允许积尘数量）。一般聚尘能力不大于 400g /m2 ，可按下式计算：
聚尘能力 = 入口气体含尘浓度 × 过滤风速 × 两次清灰间隔时间
计算结果如超过聚尘能力，应调整过滤风速，增加过滤面积。
我公司除生产 DMC 型脉冲袋式除尘器外，还可根据用户要求生产各种规格的电磁和机械振打式以及特大处理风量的布袋除尘器，资料另索。
外形尺寸表（单位： mm ）
代号 | DMC-24 | DMC-36 | DMC-48 | DMC-60 | DMC-72 | DMC-84 | DMC-96 | DMC-120 |
A | 1370 | 1370 | 1370 | 1370 | 1370 | 1510 | 1370 | 1510 |
B | 920 | 1320 | 1720 | 2120 | 2430 | 2430 | 3190 | 3430 |
H | 2650 | |||||||
基脚槽钢型号 | [10 | [14 | ||||||

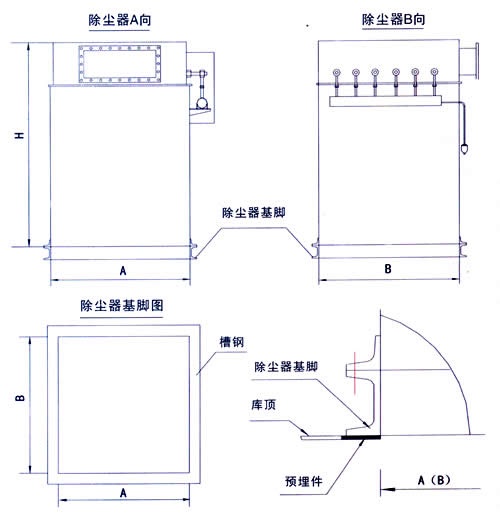

外形尺寸表图：
